Il piano magnetico è uno strumento moderno comunemente utilizzato e un'unità di controllo delle apparecchiature nell'industria. Questo tipo di unità di controllo di macchine e apparecchiature adotta principalmente il principio della forza magnetica. Attraverso il pannello conduttivo magnetico, il pezzo in contatto con la superficie del pannello viene aspirato saldamente. L'attuale piano magnetico sostituisce molti dispositivi complicati, dispositivi meccanici di profitto, ecc. Il piano magnetico ha gradualmente sostituito il dispositivo nel senso tradizionale. Grazie alle sue caratteristiche, il piano magnetico rende la lavorazione più comoda, può lavorare più lati della piastra superiore e semplifica il processo.
Tipi di piani magnetici
I piani magnetici sono utilizzati appositamente per l'adsorbimento e il fissaggio di sostanze ferromagnetiche, la maggior parte delle quali vengono utilizzate nelle operazioni di lavorazione e in altri campi. Accessori per macchine utensili che utilizzano mandrini e aspirazione per bloccare i pezzi. La ventosa più comunemente utilizzata è quella magnetica, generalmente rettangolare o a forma di disco. Utilizza la forza magnetica per aspirare saldamente i pezzi ferromagnetici e viene utilizzato per smerigliatrici di superficie, ma è adatto anche per fresatrici e torni, macchine CNC, centri di lavoro, ecc.
In base alla fonte della forza magnetica, la ventosa può essere divisa in tre tipi: mandrini elettromagnetici e mandrini a flusso magnetico permanente e mandrini a flusso elettropermanente e magnetico.

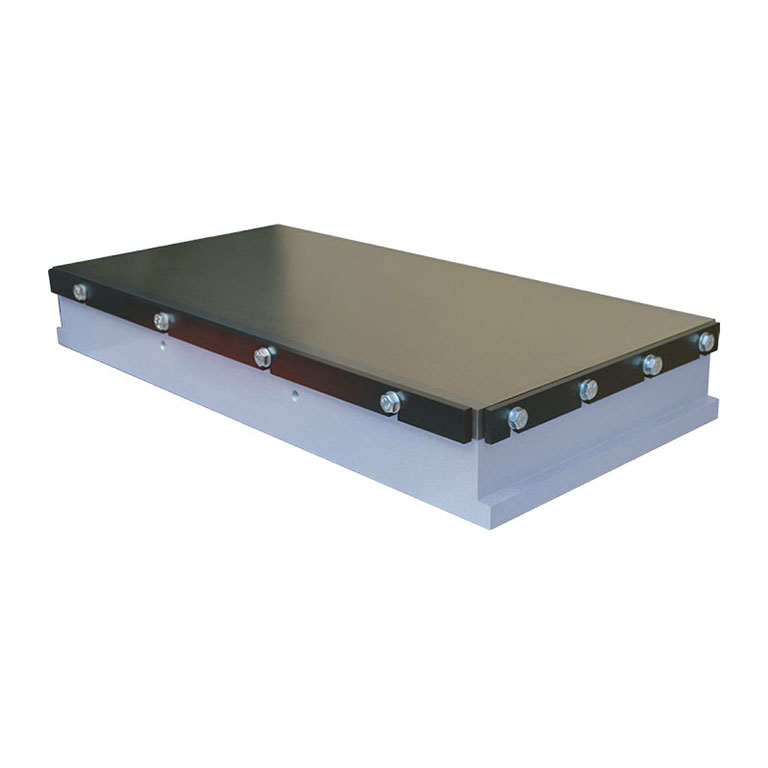

Mandrini Elettromagnetici:
I mandrini elettromagnetici sono gruppi multipli di bobine nel corpo e la corrente continua è collegata per generare un campo magnetico per aspirare saldamente il pezzo; quando l'energia elettrica proveniente dall'altro alimentatore è troppo forte, la corrente continua viene interrotta, il campo magnetico scompare e il bloccaggio del pezzo viene rilasciato.
Quando l'energia diretta passa attraverso la bobina, il nucleo viene riscaldato magneticamente creando campi magnetici. Uno strumento controlla o attiva l'attivazione e la disattivazione del campo magnetico. La forza di tenuta, quindi, dipende dalla sua dimensione a seconda del pezzo. Questo mandrino ha più potenza rispetto ai mandrini a magnete permanente e consente di trattenere pezzi di dimensioni irregolari, con conseguente distribuzione del carico non uniforme in diverse applicazioni. Questo interruttore viene acceso e spento utilizzando la presa di corrente.

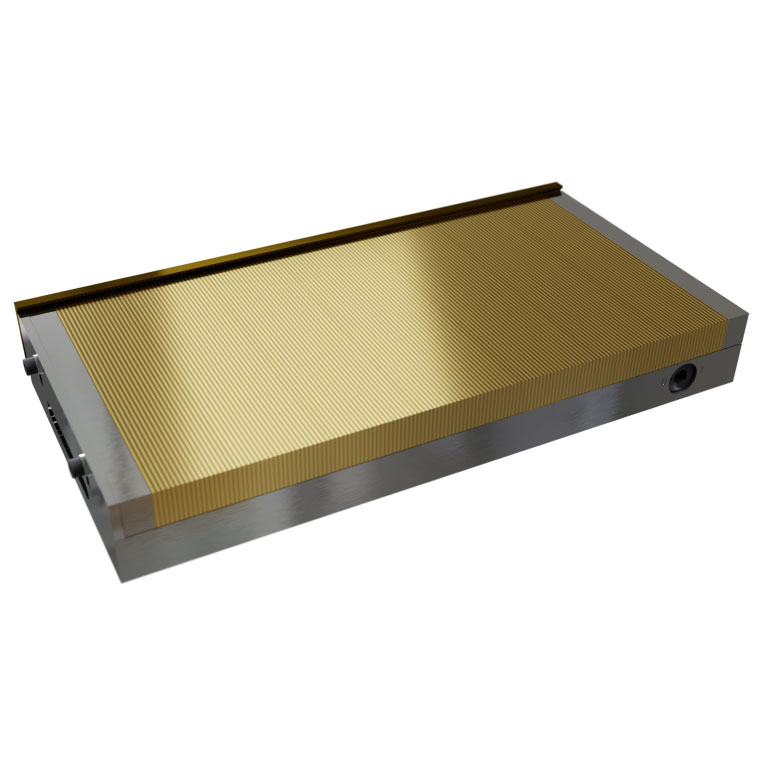

Piano magnetico permanente:
Ci sono magneti permanenti disposti ordinatamente nel corpo e separati da materiali non magnetici. Quando i magneti permanenti sono allineati con i conduttori magnetici sul pannello della ventosa, le linee di forza magnetica passano attraverso il pezzo per formare un circuito chiuso e l'intero pezzo viene risucchiato saldamente; quando si gira la maniglia per realizzare il magnete permanente. Sfalsata rispetto al magnetizzatore, la linea di forza magnetica non attraversa più il pezzo e il pezzo può essere scaricato.
Un piano magnetico permanente comprende elementi magnetici disposti contrapposti sui manicotti e sulla superficie della piastra. Si attiva, ad esempio, disattiva i campi magnetici facendo oscillare il cilindro dentro e fuori dalla custodia. Sono molto più facili da usare perché non comportano elettricità o il ridimensionamento della mascella. Hanno una struttura chiusa, che previene l'usura e i danni riducendo al contempo le esigenze di manutenzione. Sono inoltre saldati su qualsiasi superficie di lavoro per migliorare la tecnica di serraggio e consentire un facile assemblaggio dei morsetti. Questi mandrini tuttavia non hanno alcuna capacità di regolare l'intensità della forza di tenuta e quindi possono sostenere solo pezzi pesanti.

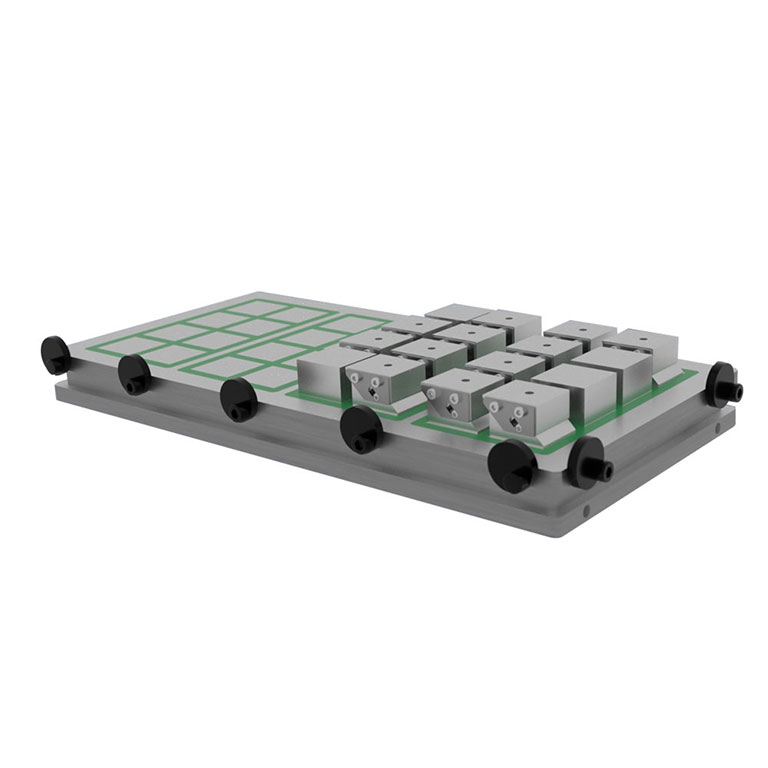

Piani magnetici elettropermanenti
I piani magnetici elettropermanenti si riferiscono a una ventosa che fa affidamento sull'energia elettrica sull'acciaio magnetico permanente per generare aspirazione, utilizza una bobina di eccitazione elettromagnetica per la corrente elettrica, controlla l'aspirazione del traferro dell'acciaio magnetico e funge da interruttore di aspirazione.
Tecnologia del polo magnetico

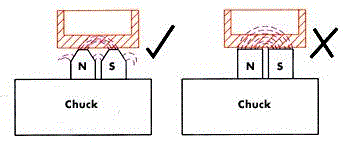

Il piano magnetico è costituito da più poli magnetici. Più poli entrano in contatto con un pezzo, maggiore è la forza magnetica. Un polo radiale magnetico è un mandrino rotondo per pezzi che richiedono rotazione durante i processi di lavorazione. Hanno magneti orientati radialmente separati da sezioni di acciaio. Suggerimento per la progettazione: distanze polari maggiori producono un effetto del campo magnetico più profondo, facilitando la lavorazione di pezzi più sottili. Per selezionare la forma del palo, considerare l'applicazione (molatura, foratura, elettroerosione e ecc.) nonché la sua forma o gamma di dimensioni.
Qual è il principio del mandrino magnetico?
Il principio del piano magnetico si basa sul fatto che un materiale ferromagnetico (cioè con proprietà magnetiche) sarà attratto da un magnete se posizionato nelle immediate vicinanze. I piani magnetici sono progettati per utilizzare questo effetto per bloccare e trattenere i pezzi durante i processi di lavorazione come molatura, fresatura e foratura.
Un tipico piano magnetico è costituito da un elettromagnete, una piastra e un controller. L'elettromagnete crea il campo magnetico che attrae il pezzo ferromagnetico. La piastra fornisce la superficie su cui il lavoro viene bloccato e tenuto in posizione mantenendo la forza del magnetismo. Il controller può essere utilizzato per regolare la forza di tenuta a causa dell'attrazione e spegnerlo quando la forza di tenuta non è richiesta. I piani magnetici sono progettati per essere utilizzati su una varietà di macchine per componenti lavorati, inclusi torni, fresatrici e trapani a colonna.
Area di contatto tra il pezzo e il mandrino
Quando si considerano le superfici di contatto, è necessario considerare le dimensioni del pezzo e la superficie del mandrino. Potrebbe essere da piccolo a grande. Generalmente un mandrino ha una piccola distanza tra il blocco magnetico e la base della piastra. Questi magneti hanno due tipi di poli magnetici, magnete a polo fine e magnete permanente a polo minore. Allo stesso modo, una geometria del mandrino con una spaziatura maggiore fornisce forze magnetiche costanti sulla superficie del materiale. Quindi una disposizione del benemagneti al neodimiosarebbe meglio che usare un grande piano magnetico. Quando si inserisce l'utensile nel mandrino, il pezzo da lavorare deve rimanere orientato correttamente e a filo con la superficie del mandrino.
Su cosa sono i piani magnetici più comunemente utilizzati?
Il piano magnetico rotondo o forza di bloccaggio è una forza di bloccaggio comune utilizzata per gli impianti di produzione che lavorano metalli ferromagnetici su mulini e torni a carosello. Queste rettificatrici per superfici con cuscinetti anulari vengono utilizzate per la lavorazione e la rettifica di parti cilindriche o circolari nelle turbine eoliche.
Qual è l'accensione e lo spegnimento del piano magnetico?
L'attivazione del piano magnetico si ottiene girando manualmente le chiavi del piano elettromagnetico dentro e fuori le posizioni. Durante il funzionamento del piano magnetico permanente, i magneti del piano sono costantemente attivi ma il flusso del magnete viene trattenuto nel piano fino allo spegnimento dell'alimentazione elettromagnetica nel piano.
Quando si sceglie un piano magnetico è necessario considerare i seguenti fattori:
Dimensioni e forma dei pezzi della ventosa: le dimensioni e la forma dei pezzi della ventosa devono corrispondere alle dimensioni e alla forma del pezzo per garantire che la ventosa possa essere saldamente assorbita dal pezzo.
Aspirazione: l'aspirazione è uno degli indicatori di prestazione più importanti di una ventosa. Maggiore è l'aspirazione, più pesante sarà assorbito il pezzo, ma un'aspirazione eccessiva causerà anche deformazioni o danni alla superficie di levigatura del pezzo. Pertanto, nella scelta di un piano magnetico, è necessario scegliere un polo con una forza di aspirazione adeguata alle effettive esigenze.
Magnetismo: il magnetismo è un fattore importante che influenza l'entità dell'aspirazione. In generale, quanto più forte è il magnetismo, tanto maggiore è la sensibilità, tanto maggiore è l'aspirazione. Tuttavia, un magnetismo troppo forte può anche causare deformazioni o danni permanenti al pezzo.
Ambiente di lavoro: quando si sceglie un piano magnetico è necessario considerare anche l'ambiente di lavoro. Ad esempio, se nell'ambiente di lavoro sono presenti forti interferenze elettromagnetiche, è necessario scegliere un piano magnetico con forte capacità anti-interferenza.
Materiale: anche il materiale del piano magnetico è un fattore importante che ne influenza le prestazioni. In generale, i piani magnetici in acciaio inossidabile sono più durevoli e hanno una migliore resistenza alla corrosione.
