Cos'è un magnete permanente?

Definizione di fisica dei magneti permanenti

A livello atomico, il magnetismo permanente nasce dall'allineamento dei domini magnetici: regioni microscopiche in cui gruppi di atomi orientano i loro momenti magnetici nella stessa direzione. Quando una proporzione sufficiente di questi domini si allinea attraverso un processo di produzione chiamato “magnetizzazione”, il materiale produce un campo magnetico esterno netto sufficientemente forte per un uso pratico.

Tre proprietà chiave definiscono le prestazioni di un magnete permanente

Tipi di magneti permanenti per materiale

Nella progettazione del prodotto, la scelta del materiale magnetico sbagliato è uno degli errori più costosi che si possano commettere. Il testo seguente fornisce una panoramica strutturata delle tre categorie dominanti di magneti permanenti attualmente disponibili sul mercato, accompagnata da dati comparativi intuitivi, con l'obiettivo di offrirvi un valido supporto durante il processo di selezione dei materiali.

Neodimio (NdFeB)

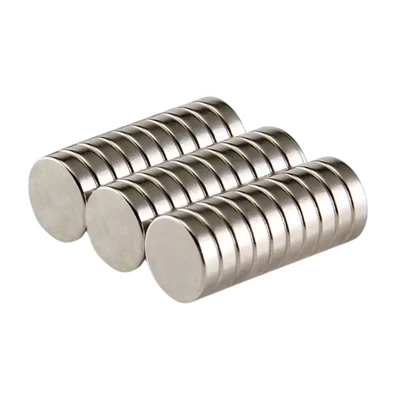

GME fornisce magneti al neodimio sinterizzato (NdFeB) nei gradi N35–N52, direttamente in fabbrica-con forme personalizzate OEM/ODM, il materiale per magneti permanenti più potente al mondo.

Gamma BHmax:33 – 52 MGOe

Massimo. Temp. di lavoro:80 gradi – 200 gradi

Gradi disponibili:N35–N52, M, H, SH, UH, EH

Rivestimento richiesto:Sì (NiCuNi/resina epossidica)

Applicazioni:Motori EV, turbine eoliche, robotica

MRI adiacente, Elettronica di consumo.

Scopri di più NdFeB

Samario Cobalto (SmCo)

GME produce magneti in samario-cobalto (SmCo) per applicazioni aerospaziali, di difesa e downhole che richiedono alte-temperature senza compromessi prestazione.

(BHmax) Intervallo:16 – 32 MGOe

Temperatura operativa massima:250 gradi – 350 gradi

Gradi disponibili:Sm2Co5, Sm2Co17

Requisito del rivestimento:In genere non richiede rivestimento

Applicazioni:Aerospaziale, esplorazione downhole di petrolio e gas, sensori di difesa, sistemi satellitari.

Scopri di più SmCo

Alnico

GME fornisce magneti in Alnico sia mediante fusione che sinterizzazione.

Intervallo del prodotto energetico massimo (BHmax):1,5 – 11 MGOe

Temperatura operativa massima:540 gradi

Coefficiente di temperatura (Br):-0,02%/grado (il più basso)

Processo di produzione:Fusione o sinterizzazione

Applicazioni:Pickup per chitarra, strumentazione aerospaziale, misuratori di portata,Sensori di alta-temperatura.

Esplora di più Alnico

Come scegliere il materiale giusto per i magneti permanenti

La selezione del materiale è la decisione più critica nell’approvvigionamento dei magneti. La scelta sbagliata ti costa in termini di rilavorazioni, richieste di garanzia e guasti prestazionali. Usa questa matrice decisionale

Esempi e applicazioni industriali dei magneti permanenti

Dai dispositivi di consumo di tutti i giorni ai sistemi industriali critici, i magneti permanenti sono al centro del modo in cui il mondo moderno si muove, percepisce e genera energia.

Altoparlanti dello smartphone

I magneti del disco NdFeB negli auricolari convertono i segnali in suono.

Unità disco rigido

I magneti ad arco NdFeB posizionano le testine di lettura/scrittura con precisione nanometrica.

Motori di trazione per veicoli elettrici

Magneti ad arco NdFeB (SH/UH) di alta qualità-nei gruppi rotore.

Pickup per chitarra

Alnico 2/5 per tono vintage; NdFeB per un rendimento moderno-altot.

Guarnizioni per porte del frigorifero

Le strisce flessibili di ferrite mantengono una chiusura ermetica senza fermi.

Cuffie e auricolari

I driver NdFeB offrono un'ampia risposta in frequenza in una forma compatta.

Motori per mozzi per bici elettriche-

Magneti ad arco NdFeB per una propulsione silenziosa ed efficiente.

MagSafe/Ricarica wireless

Array di anelli NdFeB per un allineamento preciso e un trasferimento di potenza.

Chiusure magnetiche per porte

I magneti con base in acciaio nelle coppe in acciaio forniscono una chiusura sicura-senza attrezzi.

Spazzolini da denti elettrici
Magneti NdFeB in motori brushless silenziosi.

Come funzionano i magneti permanenti?

I magneti permanenti funzionano perché i loro domini magnetici interni sono allineati. Quando questi domini puntano nella stessa direzione generale, il materiale crea un campo magnetico attorno a sé. Questo campo magnetico può attrarre materiali ferromagnetici e interagire con altri campi magnetici.


Teoria dei domini magnetici e generazione di campi

Ogni atomo con elettroni spaiati agisce come un minuscolo dipolo magnetico, una microscopica barra magnetica. Nella maggior parte dei materiali, questi dipoli atomici puntano in direzioni casuali e si annullano a vicenda, senza produrre alcun campo magnetico netto.

Nei materiali ferromagnetici (ferro, nichel, cobalto e loro leghe), le interazioni di scambio quantomeccanico costringono i momenti atomici vicini ad allinearsi parallelamente. Questo allineamento forma domini magnetici: regioni di dimensioni tipicamente pari a 10-100 micrometri in cui milioni di atomi puntano collettivamente nella stessa direzione.

Prima della magnetizzazione: i domini esistono, ma puntano in direzioni casuali, con un campo esterno netto pari a zero.

Dopo la magnetizzazione: un campo esterno al di sopra della soglia di saturazione del materiale costringe i domini ad allinearsi con il campo esterno netto, forte e persistente.

Una volta allineate, le pareti del dominio non possono invertire facilmente il loro orientamento a causa dell'anisotropia magnetocristallina del materiale. Questo è ciò che rende i magneti NdFeB così potenti: la struttura cristallina Nd₂Fe₁₄B ha un'energia di anisotropia eccezionalmente elevata.

Comprensione della coercività, della rimanenza e della curva BH

La curva BH è lo strumento fondamentale per caratterizzare e confrontare i magneti permanenti. Ogni scheda tecnica del magnete fa riferimento ad esso.

Confronti: magneti permanenti vs. magneti temporanei vs. elettromagneti

I magneti permanenti perdono il loro magnetismo nel tempo?

This is one of the most common questions from engineers specifying magnets for long-life applications. The short answer: a well-specified permanent magnet, properly handled, will retain >il 95% della sua densità di flusso originale per decenni, a volte per oltre 100 anni.

Le quattro vere cause della smagnetizzazione

1. Temperatura elevata (più comune)

Il superamento della temperatura massima di esercizio provoca perdite di flusso parziali e potenzialmente irreversibili. Il NdFeB di grado N-standard ha un massimo di 80 gradi; Il grado EH- estende questo valore a 200 gradi. Utilizzare sempre ad almeno 30 gradi al di sotto del massimo nominale.
2. Campi magnetici opposti

Campi esterni che si oppongono al campo del magnete e superano la sua coercività intrinseca (Hci) possono smagnetizzarlo parzialmente o completamente. Questo è il motivo per cui i gradi-Hci elevati (SH, UH, EH) sono fondamentali nelle applicazioni motoristiche.
3. Shock fisico e vibrazione

Un forte impatto meccanico può far sobbalzare le pareti del dominio fuori allineamento. Più preoccupante per Alnico (minore coercività) che per NdFeB o SmCo. Gestisci magneti di grandi dimensioni (50 mm+) con strumenti di separazione dedicati.
4. Corrosione (specifica per NdFeB)

Il NdFeB non rivestito in ambienti umidi o con nebbia salina-si corroderà e perderà le prestazioni magnetiche. Specificare sempre il rivestimento corretto (NiCuNi, epossidico, oro) in base all'ambiente operativo.

Forme magnetiche personalizzate e produzione OEM

GME produce magneti permanenti personalizzati da disegni 2D/3D in qualsiasi forma, disco, blocco, anello, arco, svasato o profilo completamente personalizzato.

Forma:Magnete a disco/cilindro
Applicazioni tipiche:Sensori, altoparlanti, dispositivi medici, magneti con base in acciaio
Materiali disponibili: NdFeB, SmCo, Alnico, Ferrite

Forma:Magnete a blocco/rettangolo
Applicazioni:Piani magnetici, dispositivi di fissaggio, gruppi motore
Materiali disponibili:NdFeB, SmCo, Alnico, Ferrite

Forma:Anello/magnete anulare
Applicazioni:Cuscinetti, altoparlanti, encoder rotativi
Materiali disponibili:NdFeB, SmCo, Ferrite

Forma:Magnete arco/segmento
Applicazioni:Rotori di motori, gruppi di generatori, turbine eoliche
Materiali disponibili:NdFeB, SmCo, Ferrite

Forma:Magnete svasato
Applicazioni:Fissaggi meccanici, mobili, infissi
Materiali disponibili:NdFeB, Ferrite

Forma:Magnete personalizzato
Applicazioni:Per disegnare qualsiasi forma in 2D/3D entro i limiti del materiale
Materiali disponibili:NdFeB, SmCo

Opzioni di rivestimento superficiale

I magneti NdFeB richiedono una protezione superficiale nella maggior parte delle applicazioni. Il rivestimento scelto influisce sulla resistenza alla corrosione, sull'intervallo di temperature operative, sulla conduttività elettrica e sui costi.

Invia i tuoi requisiti

Come ordinare magneti personalizzati da GME:

Invia il tuo disegno (DXF/STEP/PDF) o descrivi le tue esigenze.
Ricevi consigli sui materiali + feedback DFM entro 24 ore.
Approva la produzione del campione - in 15-30 giorni.

Garanzia di qualità: test e standard di conformità

Il-laboratorio QA interno di GME testa ogni lotto di produzione rispetto a IEC 60404-5 (coercività), IEC 60404-8-1 (rimanenza) e ASTM A977 (BHmax). L'affidabilità del rivestimento è verificata mediante test in nebbia salina ISO 9227 (24–200 ore a seconda del tipo di rivestimento) e test di adesione trasversale ISO 2409. Tutti i dati dimensionali vengono registrati con una tolleranza di ±0,05 mm. Certificato ISO 9001:2008. Documentazione CE e RoHS disponibile per ogni linea di prodotti standard.

Nei-controlli di qualità del processo

Ogni lotto di produzione presso il nostro stabilimento di Xiamen viene sottoposto a un processo di controllo qualità in più fasi documentato e in più-fasi, non solo a un'ispezione finale.

Verifica delle materie prime Ogni lotto di leghe NdFeB e SmCo in entrata viene verificato mediante analisi della composizione XRF prima che entri in produzione. La distribuzione delle dimensioni e la densità delle particelle vengono misurate dopo la-sinterizzazione per confermare che il lotto soddisfa le specifiche del grado prima della magnetizzazione.

Test delle prestazioni magnetiche. È qui che la maggior parte dei fornitori taglia gli angoli. GME testa ogni lotto di produzione, non solo i campioni, rispetto ai seguenti parametri:

Test di rivestimento e affidabilità:Un magnete che funziona bene dal punto di vista magnetico ma fallisce sul campo a causa della delaminazione del rivestimento è comunque un prodotto difettoso. Il GME applica le seguenti prove di verifica del rivestimento:

Prova di nebbia salina

Test di adesione del rivestimento

Test di ciclismo termico

Test di elevata umidità

Panoramica delle certificazioni

CE

Rapporto sul test RoHS

SGS

ISO14001:2004

ISO9001:2008

Linee guida per la gestione e la spedizione di sicurezza per magneti potenti

"I magneti potenti, in particolare quelli al neodimio, richiedono un'attenta manipolazione e un'adeguata conservazione per garantire la sicurezza sia del personale che delle attrezzature.

Come maneggiare in sicurezza i potenti magneti al neodimio

I potenti magneti NdFeB sono in grado di causare gravi lesioni e danni alle apparecchiature. Le seguenti linee guida sono obbligatorie per una manipolazione sicura:

Protezione personale:

✅Indossa sempre la pelle

schede, dischi rigidi e supporti magnetici (rischio di perdita permanente dei dati).

Guanti tecnici per la separazione e la manipolazione, i chip magnetici sono taglienti e possono lacerare la pelle.

✅ Indossare protezioni per gli occhi quando si separano magneti di grado superiore a N45 o di dimensioni superiori a 50 mm.

✅ Tenere i magneti lontano da pacemaker, impianti cocleari e altri dispositivi medici elettronici (minimo 30 cm).

✅Tenere lontano da carte di credito, hard disk e supporti magnetici (rischio di perdita permanente dei dati).

Tecnica di separazione e manipolazione:

❌ Non permettere mai che due potenti magneti si incastrino insieme. L'impatto può frantumare i magneti e inviare frammenti ad alta velocità.

✅ Far scorrere i magneti anziché tirarli direttamente richiede una forza notevolmente inferiore e impedisce che si spezzino.

✅ Per magneti superiori a 80mm: utilizzare strumenti separatori dedicati o cunei in legno duro; non usare mai le mani nude.

✅ Conservare i magneti con distanziatori di cartone o plastica tra le unità e in sacchetti o vassoi etichettati individualmente.

Conservazione ambientale:

Conservare in un ambiente asciutto, a temperatura-controllata (10–30 gradi,<60% RH).

Non conservare vicino a forti campi magnetici opposti o a grandi strutture ferromagnetiche.

Conserva i magneti NdFeB nella loro confezione anticorrosione originale- fino al momento dell'utilizzo.
